JX

Joint Expansion System – JX

신축이음부 보강 / 주행성 유지 + 손상 방지

Joint Expansion System
JX

신축이음부 보강 /
주행성 유지 + 손상 방지

제품특징

1. 신축변이분산 – 구조물의 신축거동에 의한 응력을 분산시켜 아스콘 균열 억제
2. 균열억제 – 유간에서 발생하는 아스콘 처짐 균열을 고강도 그리드로 억제
3. 방수성능 – 우수침투를 방지하여 2차 파손방지
4. 아스콘 열에 의해 방수박막의 접착력이 활성화 되어 일체화
5. 아스콘 포장 이후 굴착공정이 없어서 빠른 시공가능
6. 신축이음부재가 매립되어 있어 연속된 포장으로 주행질감 우수

제품특징

  1. 신축변이분산 - 구조물의 신축거동에 의한
    응력을 분산시켜 아스콘 균열 억제
  2. 균열억제 - 유간에서 발생하는 아스콘 처짐
    균열을 고강도 그리드로 억제
  3. 방수성능 - 우수침투를 방지하여
    2차 파손방지
  4. 아스콘 열에 의해 방수박막의 접착력이
    활성화 되어 일체화
  5. 아스콘 포장 이후 굴착공정이 없어서
    빠른 시공가능
  6. 신축이음부재가 매립되어 있어
    연속된 포장으로 주행질감 우수

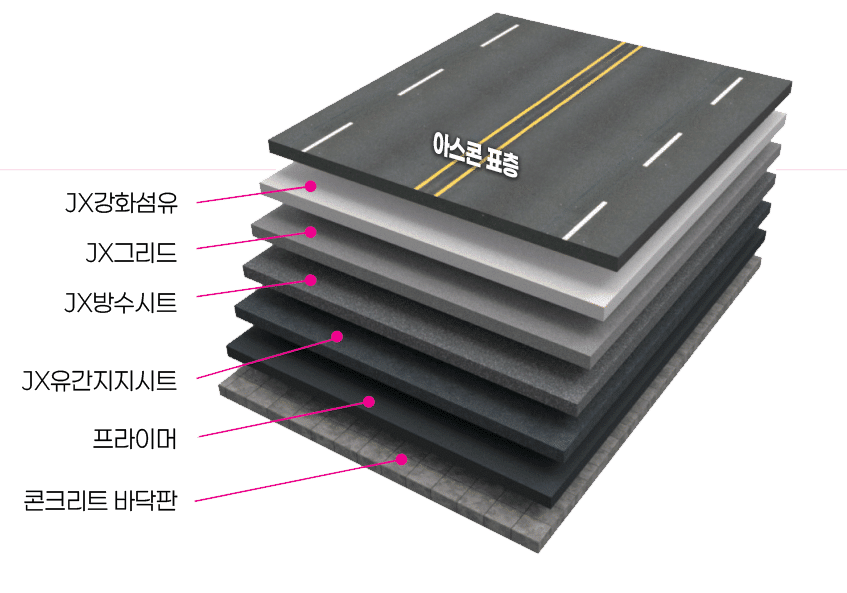

구조도

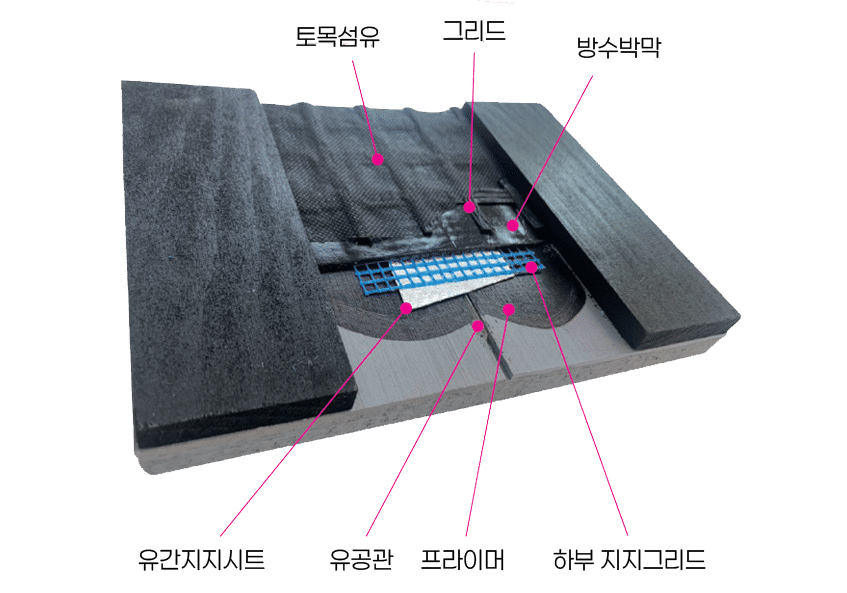

단면도

구조도

단면도

차별성

차별성

SP 단면 보수 공법

  • 탄성 폴리머 혼화재 기반으로 신·구 접착이 우수하고
    균열 억제 효과 탁월
  • 보수면의 수분 침투 차단 및 알칼리·염화물 저항성 확보
  • 마이크로 필러 기술 적용으로 균일한 혼합 및 화학적 안정성 부여
  • 고성능 고분자의 우수한 내염·내후성과 장기 공용성 발휘

JX 신축이음장치

  • 편리하고 빠른 시공방식
  • 굴착 및 다짐 불필요
  • 이음부가 없어 우수로 인한 2차 파손 가능성 희박
  • 연속식 포장으로 주행질감 우수

SP 단면 보수 공법

  • 탄성 폴리머 혼화재 기반으로 신·구 접착이 우수하고
    균열 억제 효과 탁월
  • 보수면의 수분 침투 차단 및 알칼리·염화물 저항성 확보
  • 마이크로 필러 기술 적용으로 균일한 혼합 및 화학적 안정성 부여
  • 고성능 고분자의 우수한 내염·내후성과 장기 공용성 발휘

JX 신축이음장치

  • 편리하고 빠른 시공방식
  • 굴착 및 다짐 불필요
  • 이음부가 없어 우수로 인한 2차 파손 가능성 희박
  • 연속식 포장으로 주행질감 우수

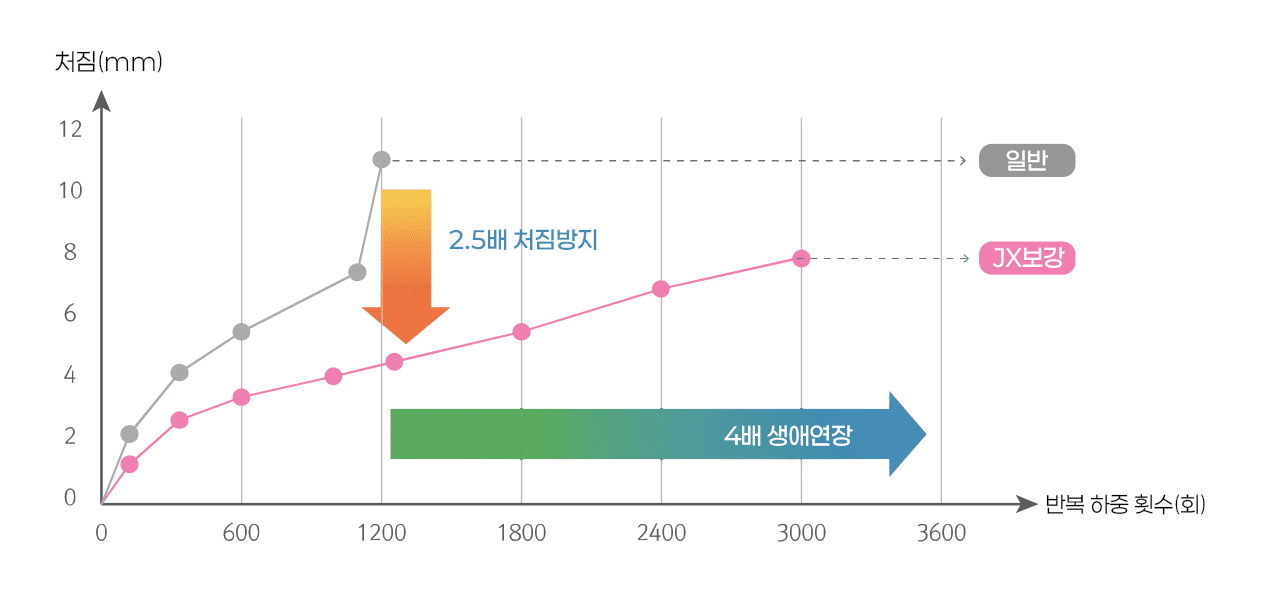

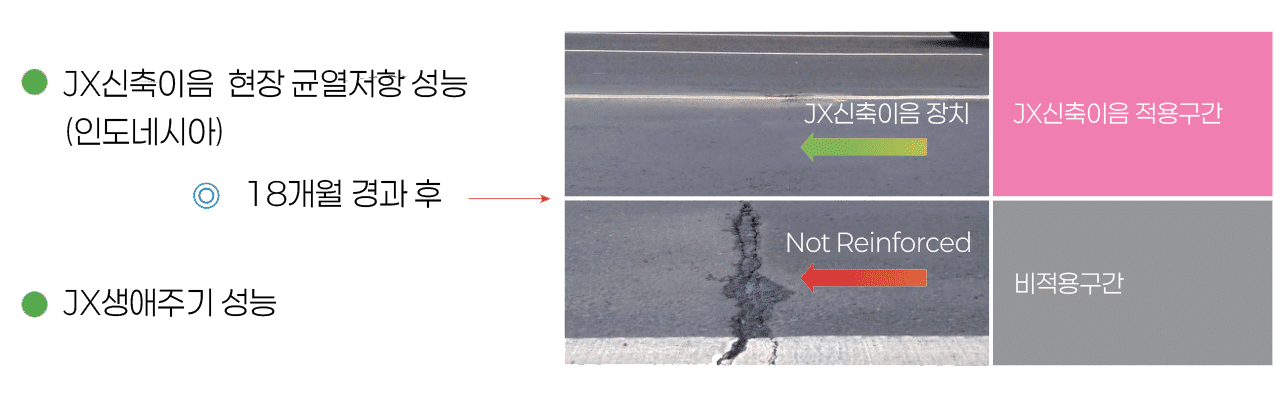

효과

효과

적용분야

적용분야

JX 신축이음장치 성능표
주요성능 시공 방법 단위 기준 JX
인장강도 ASTM D 6637 kN/m 100 이상 112.45
인장신도 ASTM D 6637 % 3 이하 1.49
인장접착강도 KS F 4932 MPa 0.6 이상 1.0
내투수성 KS F 4931 – 투수되지않음 투수되지않음
비 고

참조 : [KS F 4932], [교면포장 설계 및 시공 잠정지침] 기준 만족

JX 신축이음장치 성능표
주요성능 시공 방법 단위 기준 JX
인장강도 ASTM D 6637 kN/m 100 이상 112.45
인장신도 ASTM D 6637 % 3 이하 1.49
인장접착강도 KS F 4932 MPa 0.6 이상 1.0
내투수성 KS F 4931 – 투수되지않음 투수되지않음
비 고

참조 : [KS F 4932], [교면포장 설계 및 시공 잠정지침] 기준 만족

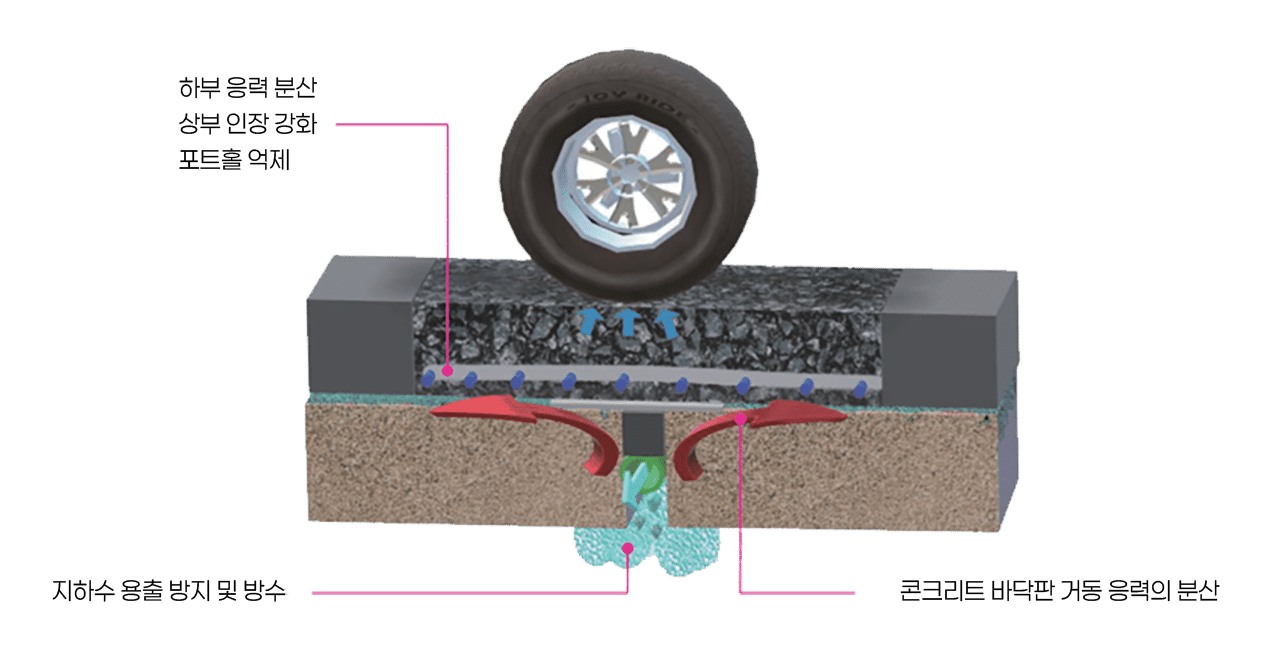

성능 원리

성능 원리

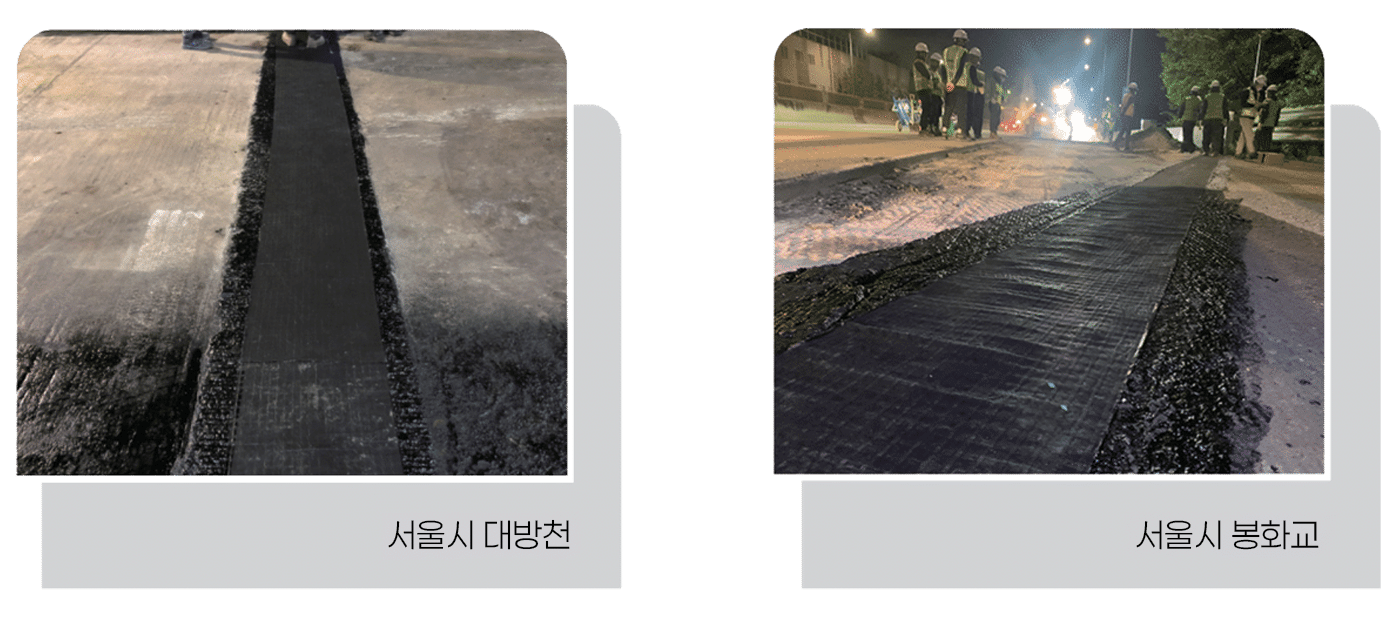

시공사진

시공사진

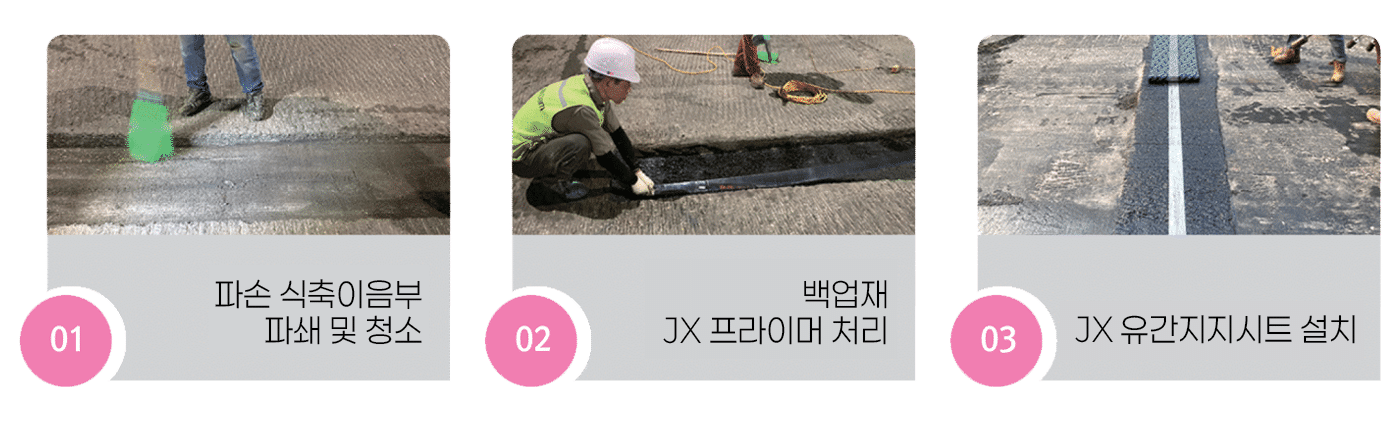

시공순서

시공순서

적용 특허

적용 특허

제 10-2539623호

차도 콘크리트 구조물의
신축이음
복합연결부재 이의
설치방법

제 10-2539623호

차도 콘크리트 구조물의 신축이음
복합연결부재 이의 설치방법

↑
